boite de vitesse wl^ - Page 3 Empty Re: boite de vitesse wl^

Message par Mitch81HDWL Sam 26 Nov 2022 - 13:22

voilà ,c'est fait ! j'ai pratiquement tout vu ,3 heures quand même !
il galère autant que moi ,et il est plus outillé ! j'ai vu des choses utiles ,d'autres qui confirmaient ce que j'ai fait ,donc je ne désespère pas !
faudra beaucoup de tatonnements et d'essais ! et pas mal de temps ! et de patience !
merci à toi ! t'auras droit à un tour de WL boîte 4 !

Mitch81HDWL
Confirmed Member
Confirmed Member

Date d'inscription : 05/05/2020
Age : 71
Localisation : Tarn Sud
Bike: : WL 1943

Revenir en haut Aller en bas

boite de vitesse wl^ - Page 3 Empty Re: boite de vitesse wl^

Message par sporty81 Sam 26 Nov 2022 - 20:00

Oh Mitch, mon plus grand plaisir sera que tu arrives à réaliser ta conversion, et que tu puisses rouler avec ta belle WL !
sporty81
sporty81
Expert Member
Expert Member

Date d'inscription : 20/09/2020
Localisation : limoges
Bike: : ironhead 1000 de 1981 / WLC 1943 civil/flstc1991

Revenir en haut Aller en bas

boite de vitesse wl^ - Page 3 Empty Re: boite de vitesse wl^

Message par Mitch81HDWL Sam 3 Déc 2022 - 18:35

bon.....on continu ,cette semaine retour chez le fraiseur ,le cône en bout d'arbre ,ou se monte le pignon de sortie de boîte n'est pas assez usiné ,conclusion le pignon ne se loge pas à fond sur le cône .
j'attend les rondelles de calage de mes fourchettes ,j'en ai une qui n'est pas réglée comme je veux ,sinon on avance ,on avance ,je vous mettrais des photos !
je peut la démonter et remonter dans le noir Laughing et les yeux fermé !

Mitch81HDWL
Confirmed Member
Confirmed Member

Date d'inscription : 05/05/2020
Age : 71
Localisation : Tarn Sud
Bike: : WL 1943

Revenir en haut Aller en bas

boite de vitesse wl^ - Page 3 Empty Re: boite de vitesse wl^

Message par sporty81 Sam 3 Déc 2022 - 20:50

bon si j'ai besoin de demonter ma boite je sais qui saura me conseiller !
sporty81
sporty81
Expert Member
Expert Member

Date d'inscription : 20/09/2020
Localisation : limoges
Bike: : ironhead 1000 de 1981 / WLC 1943 civil/flstc1991

Revenir en haut Aller en bas

L'auteur de ce message est actuellement banni du forum - Voir le message

boite de vitesse wl^ - Page 3 Empty Re: boite de vitesse wl^

Message par Serge13 Dim 4 Déc 2022 - 10:14

boite de vitesse wl^ - Page 3 1247499979
Serge13
Serge13
Active Member
Active Member

Date d'inscription : 03/10/2020
Localisation : à l'ouest de Marseille
Bike: : Fat Boy & WLC

Revenir en haut Aller en bas

boite de vitesse wl^ - Page 3 Empty Re: boite de vitesse wl^

Message par Mitch81HDWL Dim 4 Déc 2022 - 17:34

Pas la peine de fermer les yeux si tu es dans le noir!
boite de vitesse wl^ - Page 3 2644156217

Mitch81HDWL
Confirmed Member
Confirmed Member

Date d'inscription : 05/05/2020
Age : 71
Localisation : Tarn Sud
Bike: : WL 1943

Revenir en haut Aller en bas

boite de vitesse wl^ - Page 3 Empty Re: boite de vitesse wl^

Message par Mitch81HDWL Mer 7 Déc 2022 - 18:05

de retour de chez le tourneur ,en fait, sur mon arbre principal le cône n'a pas le même angle que l'origine ,donc il ne porte pas correctement dans le pignon de sortie de boîte ,c'est de l'acier trempé donc non rectifiable .
conclusion : je remet l'ancien arbre ,qui lui est d'origine et a le bon angle .
l'arbre du haut est la repro .en plus l'emplacement des demi lunes n'est pas assez creusé !pour les clavettes
celui du bas l'origine
boite de vitesse wl^ - Page 3 P1090149

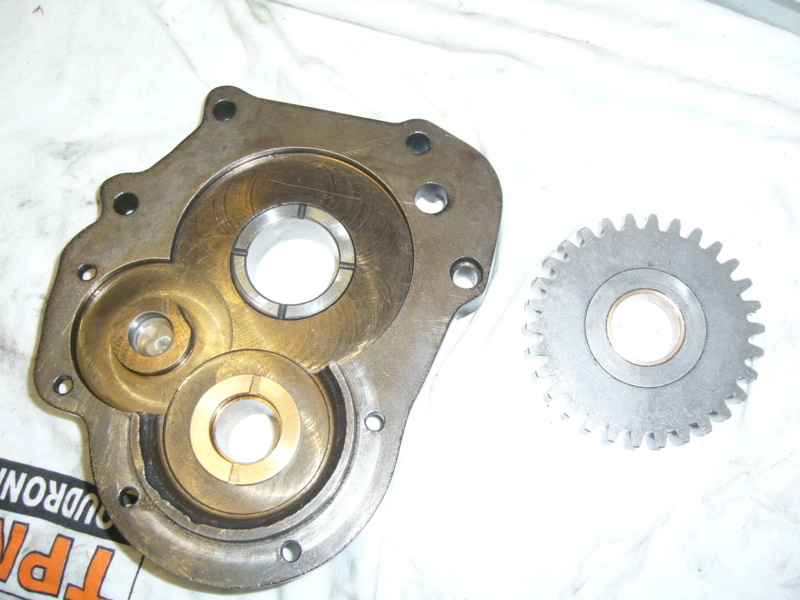

voici la photo du pignon de 1° vitesse que je rajoute et non de 4° vitesse comme je croyais au départ ! celui qui est rajouté dans le kit !
toutes les vitesses sont inversées par rapport à l'origine ,le nombre de dents n'a rien à voir avec la 3 vitesses .
ça m'a fait calculer un moment avant de comprendre car personne n'en parle sauf wwcycle qui parle d'une nouvelle première vitesse ,c'est ce qui m'a mis la puce à l'oreille .
boite de vitesse wl^ - Page 3 P1090150
suite au prochain numéro !

Mitch81HDWL
Confirmed Member
Confirmed Member

Date d'inscription : 05/05/2020
Age : 71
Localisation : Tarn Sud
Bike: : WL 1943

Revenir en haut Aller en bas

boite de vitesse wl^ - Page 3 Empty Re: boite de vitesse wl^

Message par sporty81 Mer 7 Déc 2022 - 20:40

c'est vraiment tres ardu comme montage ! il faut toutes tes competence pour arriver à un bon resultat ! respect !
sporty81
sporty81
Expert Member
Expert Member

Date d'inscription : 20/09/2020
Localisation : limoges
Bike: : ironhead 1000 de 1981 / WLC 1943 civil/flstc1991

Revenir en haut Aller en bas

boite de vitesse wl^ - Page 3 Empty Re: boite de vitesse wl^

Message par Serge13 Mer 7 Déc 2022 - 21:28

Oui très fort le Mitch81HDWL
Serge13
Serge13
Active Member
Active Member

Date d'inscription : 03/10/2020
Localisation : à l'ouest de Marseille
Bike: : Fat Boy & WLC

Revenir en haut Aller en bas

boite de vitesse wl^ - Page 3 Empty Re: boite de vitesse wl^

Message par Mitch81HDWL Mer 14 Déc 2022 - 16:55

suite de mon projet :
boite de vitesse wl^ - Page 3 P1090152
boite de vitesse wl^ - Page 3 P1090151
boite de vitesse wl^ - Page 3 P1090153
voilà ,le couvercle latéral est en place ,les pignons sont sagement à leur place ainsi que les crabots et fourchettes !
tout ce petit monde attend de recevoir son huile !
la boîte est au point mort ,aucun crabot n'enclenche les pignons !

Mitch81HDWL
Confirmed Member
Confirmed Member

Date d'inscription : 05/05/2020
Age : 71
Localisation : Tarn Sud
Bike: : WL 1943

Revenir en haut Aller en bas

boite de vitesse wl^ - Page 3 Empty Re: boite de vitesse wl^

Message par Mitch81HDWL Mer 14 Déc 2022 - 17:07

boite de vitesse wl^ - Page 3 P1090154
boite de vitesse wl^ - Page 3 P1090155
boite de vitesse wl^ - Page 3 P1090210 suite :
le tambour de came est en place ,ainsi que le pignon de sélection de vitesses ,là il a fallu chercher la bonne position du pignon ,car aucun repère sur le pignon comme sur la boîte 3 .tout à l'air de bien fonctionner ,je croise les doigts car le compte à rebours est enclenché .
ça y est le bébé est dans le berceau !  R.A.S. tout c'est bien passé ,pas de jurons .
La grille de sélection ,plus jolie que  la 3 ! normal  le chrome est neuf !

Mitch81HDWL
Confirmed Member
Confirmed Member

Date d'inscription : 05/05/2020
Age : 71
Localisation : Tarn Sud
Bike: : WL 1943

Revenir en haut Aller en bas

boite de vitesse wl^ - Page 3 Empty Re: boite de vitesse wl^

Message par Mitch81HDWL Mer 14 Déc 2022 - 17:17

boite de vitesse wl^ - Page 3 P1090211
boite de vitesse wl^ - Page 3 P1090212

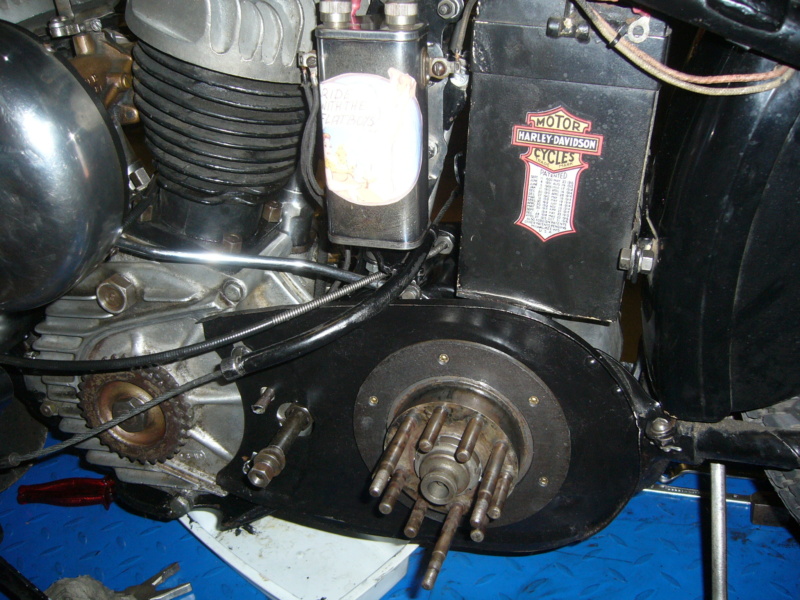

boite de vitesse wl^ - Page 3 P1090213
on continu
toute les pièces environnantes sont en place ,le plus chiant ,car c'est long à tout caser dans le bon ordre et faisant attention de ne rien oublier !
surtout  la fixation de la tringle des vitesses sur le levier de la boîte ! car après inaccessible !
ensuite réglage de la tringle et du levier de vitesses .

Mitch81HDWL
Confirmed Member
Confirmed Member

Date d'inscription : 05/05/2020
Age : 71
Localisation : Tarn Sud
Bike: : WL 1943

Revenir en haut Aller en bas

boite de vitesse wl^ - Page 3 Empty Re: boite de vitesse wl^

Message par Mitch81HDWL Mer 14 Déc 2022 - 17:26

on continu avec l'embrayage boite de vitesse wl^ - Page 3 P1090214
boite de vitesse wl^ - Page 3 P1090215
boite de vitesse wl^ - Page 3 P1090216
mise en place du "big fix" avec les rouleaux (je ne sais plus combien ,inutile de me le demander!)
j'espère ne pas trop vous casser les c.......es avec ma mécanique mais j'aime faire partager le bon comme le mauvais !
suite bientôt !

Mitch81HDWL
Confirmed Member
Confirmed Member

Date d'inscription : 05/05/2020
Age : 71
Localisation : Tarn Sud
Bike: : WL 1943

Revenir en haut Aller en bas

boite de vitesse wl^ - Page 3 Empty Re: boite de vitesse wl^

Message par la bougie 89 Mer 14 Déc 2022 - 17:28

non non   au contraire on adore ......................
la bougie 89
la bougie 89
New member
New member

Date d'inscription : 24/09/2020
Age : 66
Localisation : 89100 sens
Bike: : wlc et d'autres marques

Revenir en haut Aller en bas

boite de vitesse wl^ - Page 3 Empty Re: boite de vitesse wl^

Message par JackBel Mer 14 Déc 2022 - 18:20

T'aurais même pu faire des vidéos si tu avais voulu Razz

(pis les couilles, ça casse pas ... sinon avec mon ex, elles auraient été réduites en poudre Laughing )
JackBel
JackBel
FULL Member
FULL Member

Date d'inscription : 21/01/2021
Age : 67
Localisation : Vedrin (Namur-Belgique)
Bike: : Softail Standard 1450 à carbu de 2001

Revenir en haut Aller en bas

boite de vitesse wl^ - Page 3 Empty Re: boite de vitesse wl^

Message par Serge13 Mer 14 Déc 2022 - 21:26

Bien "Mitch" boite de vitesse wl^ - Page 3 1247499979
Serge13
Serge13
Active Member
Active Member

Date d'inscription : 03/10/2020
Localisation : à l'ouest de Marseille
Bike: : Fat Boy & WLC

Revenir en haut Aller en bas

boite de vitesse wl^ - Page 3 Empty Re: boite de vitesse wl^

Message par sporty81 Jeu 15 Déc 2022 - 6:19

Eh bien tu as abattu un sacré boulot ! franchement je suis admiratif, reste plus qu'à aller l'essayer, tu nous raconteras, encore Bravo boite de vitesse wl^ - Page 3 376559901
sporty81
sporty81
Expert Member
Expert Member

Date d'inscription : 20/09/2020
Localisation : limoges
Bike: : ironhead 1000 de 1981 / WLC 1943 civil/flstc1991

Revenir en haut Aller en bas

boite de vitesse wl^ - Page 3 Empty Re: boite de vitesse wl^

Message par Mitch81HDWL Ven 16 Déc 2022 - 17:12

voilà ,dernière étape l'embrayage ! et le carter primaire .
à l'arret les vitesses passent bien ,j'attend la fenêtre météo pour aller l'essayer pour de vrai !
boite de vitesse wl^ - Page 3 P1090217


Mitch81HDWL
Confirmed Member
Confirmed Member

Date d'inscription : 05/05/2020
Age : 71
Localisation : Tarn Sud
Bike: : WL 1943

Revenir en haut Aller en bas

boite de vitesse wl^ - Page 3 Empty Re: boite de vitesse wl^

Message par Serge13 Ven 16 Déc 2022 - 18:57

boite de vitesse wl^ - Page 3 1219017645
Serge13
Serge13
Active Member
Active Member

Date d'inscription : 03/10/2020
Localisation : à l'ouest de Marseille
Bike: : Fat Boy & WLC

Revenir en haut Aller en bas

boite de vitesse wl^ - Page 3 Empty Re: boite de vitesse wl^

Message par Mitch81HDWL Sam 17 Déc 2022 - 18:12

merci ! boite de vitesse wl^ - Page 3 376559901

Mitch81HDWL
Confirmed Member
Confirmed Member

Date d'inscription : 05/05/2020
Age : 71
Localisation : Tarn Sud
Bike: : WL 1943

Revenir en haut Aller en bas

boite de vitesse wl^ - Page 3 Empty Re: boite de vitesse wl^

Message par Culpes Dim 18 Déc 2022 - 21:57

Sacré boulot de fait ! Et ce n'est pas à la portée de tout le monde.... félicitations !
J'ai hâte de connaitre tes sensations....
👍
Culpes
Culpes
Active Member
Active Member

Date d'inscription : 04/10/2020

Revenir en haut Aller en bas

boite de vitesse wl^ - Page 3 Empty Re: boite de vitesse wl^

Message par Mitch81HDWL Lun 19 Déc 2022 - 17:02

sensation mitigée pour le moment Culpes ! petit essai sur route c'est aprés midi ,la 1 et la 2 passent bien ,mais la 3 avec difficultée et la 4 pas du tout .
Aprés un second essai sur la béquille AR(moteur tournant) je me suis aperçu que le petit levier coté gauche ou se fixe la tringle des vitesses était à fond de course pour la 4 ,d'ou impossibilité de passer la 4 .
Donc :
va falloir re-sortir la boîte pour régler le pignon de sélection actionné par le levier !
un peu de mécanique en perspective !
oui ,la ressortir car inaccessible sur la moto .
heureusement que le moteur tourne bien !

Mitch81HDWL
Confirmed Member
Confirmed Member

Date d'inscription : 05/05/2020
Age : 71
Localisation : Tarn Sud
Bike: : WL 1943

Revenir en haut Aller en bas

boite de vitesse wl^ - Page 3 Empty Re: boite de vitesse wl^

Message par Mickey3 Lun 19 Déc 2022 - 18:16

boite de vitesse wl^ - Page 3 1219017645   Bon courage  mais je suis sûr que tu n'en manques pas
Mickey3
Mickey3
HN Full Patch
HN Full Patch

Date d'inscription : 13/03/2020
Age : 51
Localisation : Les Sables West coast

Revenir en haut Aller en bas

boite de vitesse wl^ - Page 3 Empty Re: boite de vitesse wl^

Message par Mitch81HDWL Jeu 22 Déc 2022 - 17:36

Cà y est ,le Père Noel est passé ,après un ultime essai sur béquille et sur route .
Quelques angoisses après plusieurs essais sur route décevants :
en fait mon histoire de levier à été vérifié et était bien à sa place .mais
dès que je passais une vitesse la moto s'arrêtait .
Vérification de l'embrayage ,qui aurait pu me faire caler si mal réglé ,mais non ,tout allait bien .
énième tentative sur béquille : tout fonctionne .
Puis me vient l'idée de freiner et là , la moto s'éteint !!!!!!!
conclusion : le contacteur de stop me faisait masse !!
aprés déconnection de cette salo.....ie de contacteur j'enfile le casque et me voilà repartit
Et là ,que du bonheur !!!!!! je ne touche pratiquement plus le levier de vitesses une fois la moto lancée !
plus d'accoups au moteur ,une fluidité encore inconnus avec cette moto que je pilote depuis 20 ans environ !
traversée d'un hameau en 4 ,tranquille comme Baptiste !
Beaucoup de boulot c'est vrai ,et d'angoisse aussi .
je n'ai pas encore beaucoup roulé avec ,je verrais au fil des kilomètres mais je suis confiant !!!
merci à tous pour vos conseils et à Sporty 81 pour les vidéos qui m'ont données quelques tuyaux .
Maintenant y à qu'a !

Mitch81HDWL
Confirmed Member
Confirmed Member

Date d'inscription : 05/05/2020
Age : 71
Localisation : Tarn Sud
Bike: : WL 1943

Revenir en haut Aller en bas

boite de vitesse wl^ - Page 3 Empty Re: boite de vitesse wl^

Message par Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 3 sur 4 Précédent  1, 2, 3, 4  Suivant

Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
