Fausse Jauge essence LED Empty Fausse Jauge essence LED

Message par JPScountry Sam 25 Sep 2021 - 15:35

Bonjour à tous
Il y a longtemps que je veux poster un message pour vous faire découvrir une petite réalisation maison
D'abord la base un Fat Bob 2018 acheté neuf
Je savais que j'allais rapidement le modifier, car je n'aime pas les guidons plats, le phare rectangulaire ...
Donc j'y ai mis un ape hanger new style et un phare rond à LED
Fausse Jauge essence LED 1-gauc14
Fausse Jauge essence LED 2-droi11
Des pots Jekill
Bon et puis un faux contacteur, et puis et puis ...
Et, c'est le sujet de ce post, une vraie fausse (comme dirait Brassens ou Cabrel) jauge à essence à LED
Celle-ci n'existant pas pour ma moto, car pas prévu pour mon réservoir, je l'ai fabriquée en partant d'un bouchon de réservoir PERFORMANCE MACHINE SCALLOP
Fausse Jauge essence LED 3-perf11
J'ai commandé 7 LED 3 mm avec résistance en Rouge x 1, Orange x 2 et Verte x 4
Je les ai soudées afin de ne sortir que 2 fils d'alimentation
Fausse Jauge essence LED 4-led12

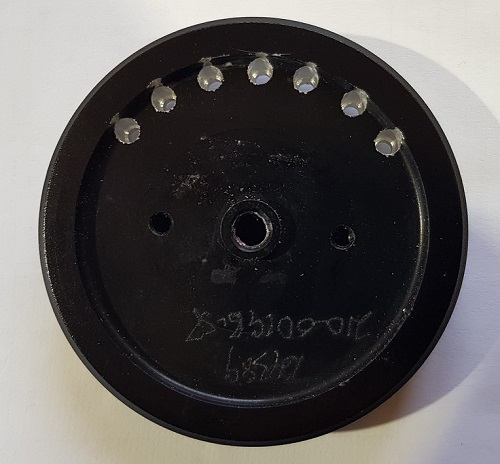

Après démontage du dessous, perçage de 7 trous en 3 mm avec épaulement interne pour que les LED ne ressortent pas
Fausse Jauge essence LED 5-perc11
Fausse Jauge essence LED 6-arri11
Une fois le tout assemblé, j'ai fabriqué un support en résine moulée sur mon réservoir, pour épouser la forme de celui-ci
Je l'ai vissé sous le bouchon, puis collé au double face puissant
J'ai ensuite raccordé l'alim sous le bloc compteur
Voilà le final !
Fausse Jauge essence LED 7-led_10
Fausse Jauge essence LED 7-ecla11
Le seul HIC c'est que mon réservoir d'essence est toujours plein !!!


Dernière édition par JPScountry le Sam 25 Sep 2021 - 16:45, édité 1 fois
JPScountry
JPScountry
New member
New member

Messages : 38
Date d'inscription : 03/01/2017
Age : 65
Localisation : Hautes Pyrénées 65 - Var 83
Bike: : Softail Custom 1989 - Fat Bob FXDF 2018

Revenir en haut Aller en bas

Fausse Jauge essence LED Empty Re: Fausse Jauge essence LED

Message par DOMSHOVEL Sam 25 Sep 2021 - 15:50

il a meilleure allure maintenant et cette " jauge " est bien réussie Fausse Jauge essence LED 1247499979

_________________
RIDE FOREVER
DOMSHOVEL
DOMSHOVEL
Harley nation crew
Harley nation crew

Messages : 4265
Date d'inscription : 12/11/2015
Age : 67
Localisation : IDF
Bike: : 1340 FLH de 1982

Revenir en haut Aller en bas

Fausse Jauge essence LED Empty Re: Fausse Jauge essence LED

Message par samourai21 Jeu 7 Oct 2021 - 9:10

bravo , c’est top cheers
samourai21
samourai21
Active Member
Active Member

Messages : 243
Date d'inscription : 20/08/2020
Localisation : a l’usine
Bike: : sherpa 80 et canapé 02 ... carbus

Revenir en haut Aller en bas

Fausse Jauge essence LED Empty Re: Fausse Jauge essence LED

Message par samourai21 Jeu 7 Oct 2021 - 9:14

pour info , tu pouvais ne mettre qu’1 seule résistance pour toutes les leds Idea
samourai21
samourai21
Active Member
Active Member

Messages : 243
Date d'inscription : 20/08/2020
Localisation : a l’usine
Bike: : sherpa 80 et canapé 02 ... carbus

Revenir en haut Aller en bas

Fausse Jauge essence LED Empty Re: Fausse Jauge essence LED

Message par JPScountry Jeu 7 Oct 2021 - 11:25

Merci à tous pour vos remarques (j'en arriverai à être un peu fier)
Alors pour le tuyau de ne mettre qu'une seule résistance je suis comme électrifier sans pouvoir résister
Si j'avais su je me serai simplifié la vie du bricoleur (j'ai dû le faire un dimanche!)
Faudra que je teste par moi-même ... mais je fais confiance au Samourai sur son cheval vapeur US
JPScountry
JPScountry
New member
New member

Messages : 38
Date d'inscription : 03/01/2017
Age : 65
Localisation : Hautes Pyrénées 65 - Var 83
Bike: : Softail Custom 1989 - Fat Bob FXDF 2018

Revenir en haut Aller en bas

Fausse Jauge essence LED Empty Re: Fausse Jauge essence LED

Message par samourai21 Jeu 7 Oct 2021 - 14:52

faudrait voir quelles leds tu as choisit
si leds normales ou bien hautes luminosités
tu as 2-3 explications ici ==>
http://www.leteto.fr/pages_meca/LED.html

mes clignotants home made avec 5 leds haute luminosité sont branchées en serie comme le 1er schéma - sans résistance car la somme des tensions ==> 3v x 5 = 15v
l’avantage c’est que le câblage est super simplifié
l’inconvénient c’est que si une led crame , toutes les leds s’éteignent : mais vu la fiabilité des leds , il y a peu de chance qu’une crame
samourai21
samourai21
Active Member
Active Member

Messages : 243
Date d'inscription : 20/08/2020
Localisation : a l’usine
Bike: : sherpa 80 et canapé 02 ... carbus

Revenir en haut Aller en bas

Fausse Jauge essence LED Empty Re: Fausse Jauge essence LED

Message par sporty81 Jeu 7 Oct 2021 - 16:41

sur mes ampoules led maison, je ne mets qu'une resistance, pour toutes les LED montées en parallele.
l'avantage si une grille ça continue à fonctionner.
sporty81
sporty81
Active Member
Active Member

Messages : 494
Date d'inscription : 20/09/2020
Localisation : limoges
Bike: : ironhead 1000 de 1981 / WLC 1943 civil/flstc1991

Revenir en haut Aller en bas

Fausse Jauge essence LED Empty Re: Fausse Jauge essence LED

Message par JPScountry Ven 8 Oct 2021 - 11:09

Merci pour ces précisions
