Tuto fabrication home-made de support de pot

Page 1 sur 2 1, 2  Suivant

Aller en bas

Tuto fabrication home-made de support de pot Empty Tuto fabrication home-made de support de pot

Message par Stefou le Lun 22 Avr - 14:36

Salut les HNs...
La suite : Je commence à monter le pot.
Tout d'abord je tiens à m'excuser. J'ai parfois un humour qui déborde et parfois cela doit être assez dur à lire, spécialement quand les gens essaye de m'aider, je l'admets bien volontiers. Toutes mes excuses pour cet humour... spécial. J'ai d'ailleurs effacer le dernier message car il n'avait rien à faire là.

La suite en photo.
J'ai démonter le pot Vance & Hines, ça donne ça, avec une vue sur le support d'origine :

Tuto fabrication home-made de support de pot Dsc03720

L'idée est donc de fabriquer une platine intermédiaire sur ce support, avec du plat et de la cornière acier.
Tout d'abord, je n'ai pas pu résister de monter le pot pour voir ce que cela donne :

Tuto fabrication home-made de support de pot Dsc03721

Puis un premier montage à blanc :

Tuto fabrication home-made de support de pot Dsc03722

Ca va pas... Malgré mes calculs savants et mes prises de côtes il y a des trous qui ne tombe pas en face.
Mais ça avance...
La suite bientôt  Wink
Stefou
Stefou
FULL Member
FULL Member

Messages : 2640
Date d'inscription : 05/11/2017
Age : 48
Localisation : Saint Florent sur Cher
Bike: : Dyna low rider 2014

Revenir en haut Aller en bas

Tuto fabrication home-made de support de pot Empty Re: Tuto fabrication home-made de support de pot

Message par snatch88 le Lun 22 Avr - 18:05

Du hand made j'adore .... quel que soit le résultat je respecte

_________________
Heureux soient les fêlés, car ils laisseront passer la lumière
snatch88
snatch88
Admin
Admin

Messages : 9594
Date d'inscription : 09/11/2015
Age : 54
Localisation : VOSGES
Bike: : Heritage softail 2010

http://www.vosegus-tribe.fr/

Revenir en haut Aller en bas

Tuto fabrication home-made de support de pot Empty Re: Tuto fabrication home-made de support de pot

Message par DOMSHOVEL le Lun 22 Avr - 18:17

comme on dit : on a pas fait Paris en un jour, il y a toujours de l'ajustage à faire, et à la finale, le tout est de contenter l’œil Very Happy

_________________
RIDE FOREVER
DOMSHOVEL
DOMSHOVEL
Harley nation crew
Harley nation crew

Messages : 2777
Date d'inscription : 12/11/2015
Age : 65
Localisation : IDF
Bike: : 1340 FLH de 1982

Revenir en haut Aller en bas

Tuto fabrication home-made de support de pot Empty Re: Tuto fabrication home-made de support de pot

Message par Stefou le Lun 22 Avr - 18:52

Merci DOMSHOVEL et snatch'.
Il y a le côté visuel mais aussi il faut que la platine soit solide et rigide. Si les vibrations à la longue endommagent le collecteur, ça risque de poser problème. Mais ça va marcher je suis sûr de mon coup...
C'est juste que je dois trouver du plat d'acier de 45mm de large en épaisseur 6 maxi. Dans le Cher, enfin dans mon coin de campagne... Ça implique de brûler pas mal d'essence Very Happy
Stefou
Stefou
FULL Member
FULL Member

Messages : 2640
Date d'inscription : 05/11/2017
Age : 48
Localisation : Saint Florent sur Cher
Bike: : Dyna low rider 2014

Revenir en haut Aller en bas

Tuto fabrication home-made de support de pot Empty Re: Tuto fabrication home-made de support de pot

Message par DOMSHOVEL le Mar 23 Avr - 1:36

si tu as un poste à souder, tu rebouches les trous et tu reperces.

_________________
RIDE FOREVER
DOMSHOVEL
DOMSHOVEL
Harley nation crew
Harley nation crew

Messages : 2777
Date d'inscription : 12/11/2015
Age : 65
Localisation : IDF
Bike: : 1340 FLH de 1982

Revenir en haut Aller en bas

Tuto fabrication home-made de support de pot Empty Re: Tuto fabrication home-made de support de pot

Message par Stefou le Mar 23 Avr - 6:21

J'ai ça... Je ne savais pas que l'on pouvait repercer par dessus. Un coup de meuleuse pour que la surface soit bien plate et que le forêt ne ripe pas... Et ça devrait le faire. Merci Tuto fabrication home-made de support de pot 1247499979
Stefou
Stefou
FULL Member
FULL Member

Messages : 2640
Date d'inscription : 05/11/2017
Age : 48
Localisation : Saint Florent sur Cher
Bike: : Dyna low rider 2014

Revenir en haut Aller en bas

Tuto fabrication home-made de support de pot Empty Re: Tuto fabrication home-made de support de pot

Message par DOMSHOVEL le Mar 23 Avr - 8:25

le but est de reboucher le trou avec du métal en fusion :
tu mets ta pièce sur quelque chose de réfractaire (brique par exemple) ou dans l'étau, tu prends de la baguette en 2.5 mm et par points tu rebouches le trou, puis un coup de meuleuse pour terminer et le tour est joué. un coup de pointeau pour guider ton foret et passer muscade  Very Happy

_________________
RIDE FOREVER
DOMSHOVEL
DOMSHOVEL
Harley nation crew
Harley nation crew

Messages : 2777
Date d'inscription : 12/11/2015
Age : 65
Localisation : IDF
Bike: : 1340 FLH de 1982

Revenir en haut Aller en bas

Tuto fabrication home-made de support de pot Empty Re: Tuto fabrication home-made de support de pot

Message par Stefou le Mar 23 Avr - 8:45

J'avais compris DOMSHOVEL Very Happy Very Happy Very Happy
J'ai une épaisseur de 6mm avec des trous diam. 7. Une baguette de 2.5 me semble approprié, mais il faudra s'y prendre en plusieurs fois, peut-être.
Attention dans l'étau : si je mets la pièce à la verticale (trous de perçage dans le sens horyzontal) le métal en fusion va couler et ne pas remplir les trous... C'est bête mais il faut y penser Very Happy Very Happy Very Happy
Stefou
Stefou
FULL Member
FULL Member

Messages : 2640
Date d'inscription : 05/11/2017
Age : 48
Localisation : Saint Florent sur Cher
Bike: : Dyna low rider 2014

Revenir en haut Aller en bas

Tuto fabrication home-made de support de pot Empty Re: Tuto fabrication home-made de support de pot

Message par Stefou le Mar 30 Avr - 19:44

La patte de fixation du pot :

Tuto fabrication home-made de support de pot Dsc03730

Je ne suis pas mécontent de mes soudures... Very Happy
Il restera ensuite à détourer, percer en priant que les trous tombent en face. puis peindre avec un bon anti-rouille et de la bonne peinture noire.
Ca devrait le faire et être assez rigide. C'est de l'acier épaisseur 6...
Stefou
Stefou
FULL Member
FULL Member

Messages : 2640
Date d'inscription : 05/11/2017
Age : 48
Localisation : Saint Florent sur Cher
Bike: : Dyna low rider 2014

Revenir en haut Aller en bas

Tuto fabrication home-made de support de pot Empty Re: Tuto fabrication home-made de support de pot

Message par DOMSHOVEL le Mar 30 Avr - 22:47

Tuto fabrication home-made de support de pot 1247499979

_________________
RIDE FOREVER
DOMSHOVEL
DOMSHOVEL
Harley nation crew
Harley nation crew

Messages : 2777
Date d'inscription : 12/11/2015
Age : 65
Localisation : IDF
Bike: : 1340 FLH de 1982

Revenir en haut Aller en bas

Tuto fabrication home-made de support de pot Empty Tuto support pot hand made

Message par Stefou le Mer 1 Mai - 18:36

Merci DOMSHOVEL.
Ca avance en tout cas j'ai travaillé aujourd'hui dessus. Le trou percé tombe en face. Ouf ! Very Happy
Détourage fait, il ne reste plus qu'à trouver les bonnes vis, et avant Guingamp Very Happy
Ca donne confiance de réussir un coup comme ça, et on se dit qu'on est près pour des choses plus "coriaces". Comme faire un cadre soi-même, ou restaurer une vieille bécane...

Bientôt des photos.

Quand ça sera fait, ou bien même à partir de maintenant ?, serait-il possible de faire un sujet à part dans la rubrique "tuto" avec le titre -par exemple- : "fabrication home-made de support de pot" en déplaçant les messages parlant de ce support dans le nouveau sujet ?
Qu'est-ce que vous en pensez les modos ?
Stefou
Stefou
FULL Member
FULL Member

Messages : 2640
Date d'inscription : 05/11/2017
Age : 48
Localisation : Saint Florent sur Cher
Bike: : Dyna low rider 2014

Revenir en haut Aller en bas

Tuto fabrication home-made de support de pot Empty Re: Tuto fabrication home-made de support de pot

Message par snatch88 le Mer 1 Mai - 21:38

Ca y est mon Stefou c'est fait

_________________
Heureux soient les fêlés, car ils laisseront passer la lumière
snatch88
snatch88
Admin
Admin

Messages : 9594
Date d'inscription : 09/11/2015
Age : 54
Localisation : VOSGES
Bike: : Heritage softail 2010

http://www.vosegus-tribe.fr/

Revenir en haut Aller en bas

Tuto fabrication home-made de support de pot Empty Re: Tuto fabrication home-made de support de pot

Message par Stefou le Mer 1 Mai - 22:39

Super merci.
Je compléterai ici Tuto fabrication home-made de support de pot 1247499979
Stefou
Stefou
FULL Member
FULL Member

Messages : 2640
Date d'inscription : 05/11/2017
Age : 48
Localisation : Saint Florent sur Cher
Bike: : Dyna low rider 2014

Revenir en haut Aller en bas

Tuto fabrication home-made de support de pot Empty Re: Tuto fabrication home-made de support de pot

Message par Stefou le Dim 5 Mai - 17:56

Aujourd'hui dimanche, fin d'après-midi, ça a beaucoup avancé Smile

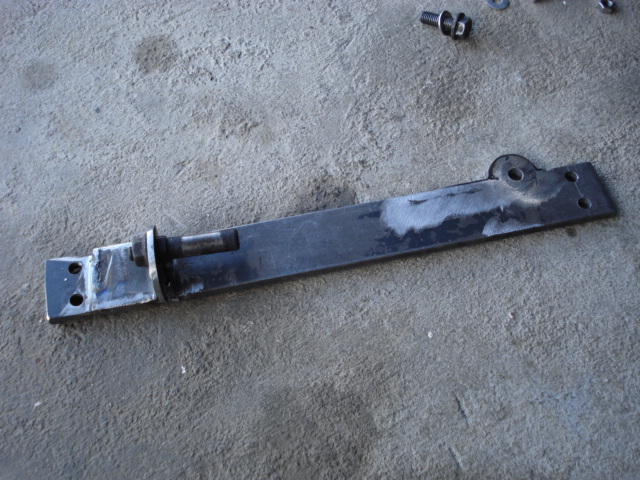

Pièce terminée, voici ce que ça donne :

Tuto fabrication home-made de support de pot Dsc03731

Tuto fabrication home-made de support de pot Dsc03732

Un montage à blanc, ça ne bouge pas :

Tuto fabrication home-made de support de pot Dsc03734

Tuto fabrication home-made de support de pot Dsc03733

Tuto fabrication home-made de support de pot Dsc03735

C'est bien rigide, et ça devrait suffire.
Pour rappel je me suis servi d'un plat en acier étiré de 40x6 et d'un bout de cornière de 35x35x3.
- perçage de la cornière, et mise en place du pion du centrage que vous pouvez voir sur les photos.
- Mise en situation sur la moto.
- Bridage avec une pince étau du bout de cornière et du plat de 40x6.
- soudure à l'arc,

Et voilà... Smile

Maintenant il ne reste plus qu'à couper les vis trop longues, mettre de beaux écrous et attendre que la couche d'antirouille sèche, puis les autres couches de peinture, et ça sera fait.

Peut-être qu'après je virerai le catalyseur... Ca sera après un temps de réflexion et quelques centaines de kilomètres parcourus.
Stefou
Stefou
FULL Member
FULL Member

Messages : 2640
Date d'inscription : 05/11/2017
Age : 48
Localisation : Saint Florent sur Cher
Bike: : Dyna low rider 2014

Revenir en haut Aller en bas

Tuto fabrication home-made de support de pot Empty Re: Tuto fabrication home-made de support de pot

Message par snatch88 le Dim 5 Mai - 21:15

Bien joué

Tu as quoi comme poste à souder ?

_________________
Heureux soient les fêlés, car ils laisseront passer la lumière
snatch88
snatch88
Admin
Admin

Messages : 9594
Date d'inscription : 09/11/2015
Age : 54
Localisation : VOSGES
Bike: : Heritage softail 2010

http://www.vosegus-tribe.fr/

Revenir en haut Aller en bas

Tuto fabrication home-made de support de pot Empty Re: Tuto fabrication home-made de support de pot

Message par Stefou le Dim 5 Mai - 21:25

snatch88 a écrit:Bien joué

Tu as quoi comme poste à souder ?

J'ai exactement celui-là :

https://www.amazon.fr/Poste-souder-130A-Work-Men/dp/B006MPXO7S

Acheté pas cher au Bricomarché du coin... Tuto fabrication home-made de support de pot 1247499979
Stefou
Stefou
FULL Member
FULL Member

Messages : 2640
Date d'inscription : 05/11/2017
Age : 48
Localisation : Saint Florent sur Cher
Bike: : Dyna low rider 2014

Revenir en haut Aller en bas

Tuto fabrication home-made de support de pot Empty Re: Tuto fabrication home-made de support de pot

Message par snatch88 le Dim 5 Mai - 21:28

Merci mon Stefou

Manifestement suffisant pour pas mal de travaux ?

_________________
Heureux soient les fêlés, car ils laisseront passer la lumière
snatch88
snatch88
Admin
Admin

Messages : 9594
Date d'inscription : 09/11/2015
Age : 54
Localisation : VOSGES
Bike: : Heritage softail 2010

http://www.vosegus-tribe.fr/

Revenir en haut Aller en bas

Tuto fabrication home-made de support de pot Empty Re: Tuto fabrication home-made de support de pot

Message par Stefou le Dim 5 Mai - 22:00

C'est un 130 ampères. Il a du mal pour des diamètres de baguettes supérieurs à 3.2 mm où là il faut régler l'intensité du courant à fond.
D'après ma petite expérience c'est bien pour de la tôle épaisseur 5-6mm maxi à mon avis. Au delà il faut prendre plus puissant.
Tu peux rattraper le truc en utilisant des petites baguettes et en restant plus longtemps sur la soudure, mais tu en manges plus...
Pour de la grosse soudure il vaut mieux prendre plus puissant.

La soudure à l'arc c'est le plus facile et il est facile de s'exercer soi-même pour avoir un bon résultat. Tu peux souder des pièces en inox aussi.
Après tu as la soudure MIG ou TIG, et là je n'y connais rien du tout... Mais c'est le top à ce qu'il paraît.
Stefou
Stefou
FULL Member
FULL Member

Messages : 2640
Date d'inscription : 05/11/2017
Age : 48
Localisation : Saint Florent sur Cher
Bike: : Dyna low rider 2014

Revenir en haut Aller en bas

Tuto fabrication home-made de support de pot Empty Re: Tuto fabrication home-made de support de pot

Message par Stefou le Dim 5 Mai - 22:31

... d'ailleurs si j'avais su j'aurais pris plus puissant Very Happy
Pour souder des gonds de gros portails en fer forgé par exemple celui-là aurait été trop juste.
Stefou
Stefou
FULL Member
FULL Member

Messages : 2640
Date d'inscription : 05/11/2017
Age : 48
Localisation : Saint Florent sur Cher
Bike: : Dyna low rider 2014

Revenir en haut Aller en bas

Tuto fabrication home-made de support de pot Empty Re: Tuto fabrication home-made de support de pot

Message par DOMSHOVEL le Dim 5 Mai - 22:43

beau boulot stéfou, du sur-mesure bien réalisé Tuto fabrication home-made de support de pot 1247499979

_________________
RIDE FOREVER
DOMSHOVEL
DOMSHOVEL
Harley nation crew
Harley nation crew

Messages : 2777
Date d'inscription : 12/11/2015
Age : 65
Localisation : IDF
Bike: : 1340 FLH de 1982

Revenir en haut Aller en bas

Tuto fabrication home-made de support de pot Empty Re: Tuto fabrication home-made de support de pot

Message par Stefou le Lun 6 Mai - 8:23

snatch88 a écrit:Merci mon Stefou

Manifestement suffisant pour pas mal de travaux ?

Il faut quand même souligner que si tu veux faire ça chez toi et que tu n'en a jamais fait il y a des précautions particulières à prendre.
Il y a un arc électrique et des mini projections de métal en fusion. Penses à te protéger, toi et les autres des rayons UV, porter des gants de soudure en cuir et un bleu de travail intégral. Intégral il le faut sinon gare aux coups de soleil. Ca m'est déjà arrivé. Very Happy

Attention aussi à ne pas avoir de produits inflammables à côté de toi. C'est un coup à mettre le feu à ta baraque. J'ai déjà vu aussi, au lycée...
Le mieux est que tu prennes le coup de main avec quelqu'un qui en a déjà fait. Tout seul c'est un peu hasardeux.

Voilà, si ça peut t'être utile. Wink
Stefou
Stefou
FULL Member
FULL Member

Messages : 2640
Date d'inscription : 05/11/2017
Age : 48
Localisation : Saint Florent sur Cher
Bike: : Dyna low rider 2014

Revenir en haut Aller en bas

Tuto fabrication home-made de support de pot Empty Re: Tuto fabrication home-made de support de pot

Message par Stefou le Lun 6 Mai - 8:26

DOMSHOVEL a écrit:beau boulot stéfou, du sur-mesure bien réalisé Tuto fabrication home-made de support de pot 1247499979

Merci DOMSHOVEL.
Après on ça on prend la confiance et on se sent prêt à faire des choses plus poussés. A faire un cadre de moto soi-même, par exemple... Very Happy Very Happy Very Happy
Stefou
Stefou
FULL Member
FULL Member

Messages : 2640
Date d'inscription : 05/11/2017
Age : 48
Localisation : Saint Florent sur Cher
Bike: : Dyna low rider 2014

Revenir en haut Aller en bas

Tuto fabrication home-made de support de pot Empty Re: Tuto fabrication home-made de support de pot

Message par DOMSHOVEL le Lun 6 Mai - 8:32

Stefou a écrit:
DOMSHOVEL a écrit:beau boulot stéfou, du sur-mesure bien réalisé Tuto fabrication home-made de support de pot 1247499979

Merci DOMSHOVEL.
Après on ça on prend la confiance et on se sent prêt à faire des choses plus poussés. A faire un cadre de moto soi-même, par exemple... Very Happy Very Happy Very Happy

alors la, il faut vraiment avoir very very confiance en soi Razz

_________________
RIDE FOREVER
DOMSHOVEL
DOMSHOVEL
Harley nation crew
Harley nation crew

Messages : 2777
Date d'inscription : 12/11/2015
Age : 65
Localisation : IDF
Bike: : 1340 FLH de 1982

Revenir en haut Aller en bas

Tuto fabrication home-made de support de pot Empty Re: Tuto fabrication home-made de support de pot

Message par Stefou le Lun 6 Mai - 12:34

Oui Very Happy
A mon avis tant que l'on connaît les pièges et que l'on sait la marche à suivre, on élimine déjà pas mal de variables...
Le piège sur lequel on doit tomber le plus souvent à mon avis est de faire une moto qui roule en crabe. Même avec une super peinture et du chrome partout, ça ne le fait pas Very Happy Very Happy
Stefou
Stefou
FULL Member
FULL Member

Messages : 2640
Date d'inscription : 05/11/2017
Age : 48
Localisation : Saint Florent sur Cher
Bike: : Dyna low rider 2014

Revenir en haut Aller en bas

Tuto fabrication home-made de support de pot Empty Re: Tuto fabrication home-made de support de pot

Message par KiRoShiGa le Lun 6 Mai - 13:56

la géométrie du cadre chef !
